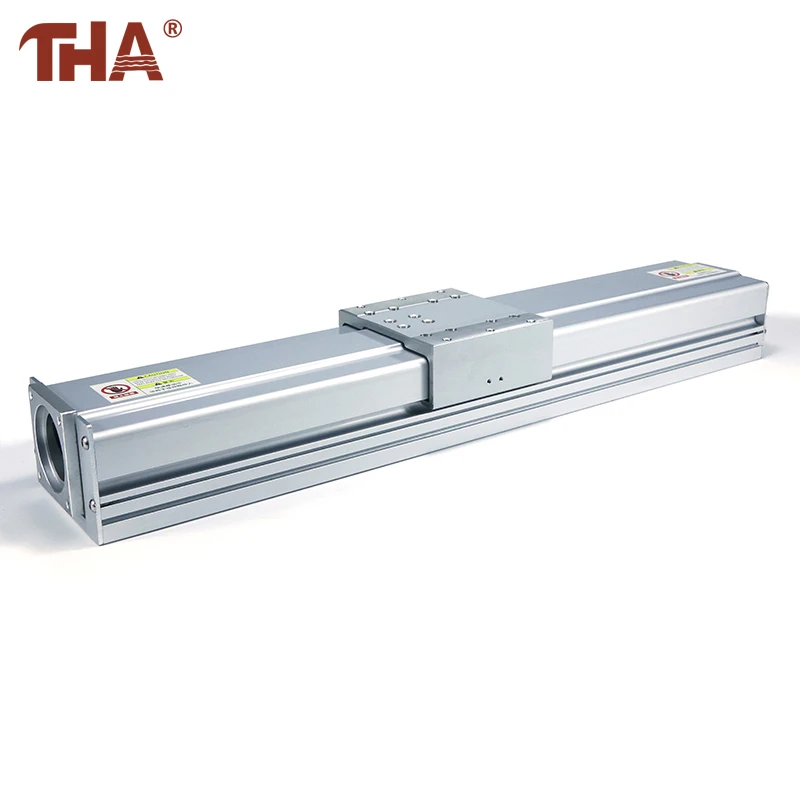

EGHS95F II kuulkruviga ajam



Toote üksikasjad

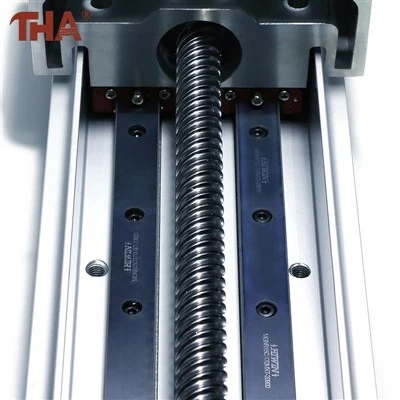

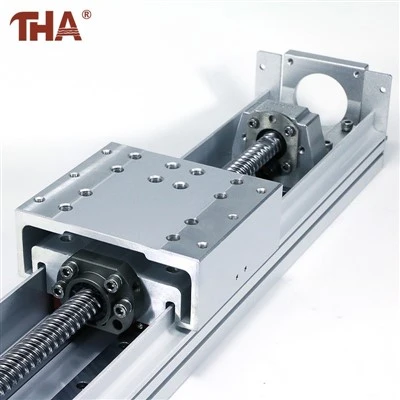

Kuulkruvi muudab mootori pöörlemise lineaarseks kelgu liikumiseks. Tsirkuleeriv-kuulijuhik toetab kelku ja juhib selle liikumisteed, hoides ajami- ja juhtimisfunktsioonid ühes moodulis.



Juhis kasutab palli{0}}puuri paigutust, mis eraldab külgnevad veerevad elemendid. See piirab otsest kontakti kuulide vahel ja on mõeldud korduva liikumise ajal vaiksema ja ühtlasema ringluse toetamiseks.



Toote kirjeldus

EGHS95F II sobib CNC- ja automatiseerimistöödeks, kus komponent peab korduvalt liikuma kontrollitud asendite vahel. Alglehel loetletud rakenduste hulka kuuluvad kiibi-paigaldusseadmed, laserlõikussüsteemid, pihustusseadmed, meditsiiniseadmed ja aku-tootmisseadmed.



Avaldatud käiguvahemik on 100–800 mm. Mootori liides, kruvi juhe, kasulik koormus, töökiirus, paigaldussuund ja positsioneerimisnõue tuleb siiski valida konkreetse masina jaoks. Algsel lehel ei ole märgitud numbrilist täpsust, korratavust, kiirust ega kandevõimet, seega ei määra uus kirjeldus toetamata jõudlusväärtusi.



Vertikaalseks paigaldamiseks lisage rippkoormus ja nõutav toite{0}}hoidmisviis. Horisontaalseks paigaldamiseks arvestage kelkule mõjuvat nihkekoormust või välismomenti.



Ehitame kliendi jooniste järgi OEM-i/ODM-i alusel ja võtame vastu standardmõõtudes nii väikseid tellimusi kui üksikosa.



Tooteteave

Üksus	Spetsifikatsioon
Toote nimi	EGHS95F II kuulkruviga ajam
Mudel	GY EGHS95F II
Toote tüüp	Motoriseeritud CNC lineaarne ajam
Sõida	Kuulkruvi
Juhised	Tsirkuleeriv-kuuli lineaarne juhik
Juhendi disain	Palli-puuri paigutus
Löögivahemik	100 kuni 800 mm
Alusstruktuur	Alumiiniumist alus
Juhendi komponendid	Laagri teras
Mootori konfiguratsioon	Saadaval mitu korraldust
Tüüpilised rakendused	Kiibile paigaldatavad laserseadmed, pihustusmasinad, meditsiiniseadmed ja akumasinad
Nõutavad valikuandmed	Käigu kasuliku koormuse kiiruse kruvi juhtmootori täpsus ja paigaldussuund
Kohandamine	Saadaval jooniste või näidiste järgi







KKK

1. Milline käiguvahemik on EGHS95F II jaoks loetletud?
Mudelitabelis on käigud 100 kuni 800 mm.

2. Mis on pallipuuri eesmärk?
See eraldab juhiku külgnevad veerevad elemendid, vähendades tsirkulatsiooni ajal otsest kuuli{0}}kuuliga-kontakti.

3. Kas positsioneerimise täpsus on avaldatud?
Sellel lehel ei ole esitatud numbrilist täpsust ega korratavuse väärtust. See tuleb valitud konfiguratsiooni jaoks kinnitada.

4. Kas täiturmehhanismi saab tarnida samm- või servomootori jaoks?
Lehel on kirjas, et saadaval on mitu mootoriseadet. Mootori mudel ja kinnituse mõõtmed saatke päringuga.

5. Millist teavet on vaja vertikaalseks paigaldamiseks?
Esitage käik, rippkoormus, sõidukiirus, mootori tüüp ja nõutav meetod kelgu hoidmiseks, kui toide on välja lülitatud.
